Очередное испытание на разрыв (на этот раз полого металлического цилиндра). Сегодня металлический полый образец пытался разорваться сразу в двух местах. Посередине у него это получилось, а вот ближе к краю не очень.
Благодаря новой системе подачи давления мы можем нагружать образец до 160 кгс/см^2. В процессе апробации новой техники было подано слишком больное давление на стекло и разорвало оболочку толщиной 1 мм. Возможная причина тому (кроме избыточного давления) некачественно изготовленная стальная оболочка и, как следствие, не постоянная толщина стенки в образце.

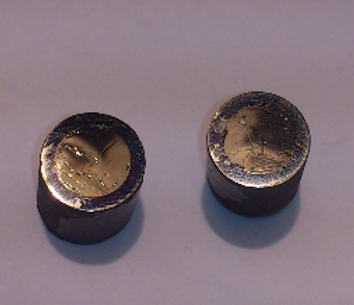

Готовые образцы диаметром 10 мм зажимаются в специальных захватах и нагружаются до разрыва оболочки. У композита наблюдается «шейка» в месте разрыва по аналогии со стандартными металлическими образцами. В месте разрыва стекло принимает причудливые формы.
Для того, чтобы иметь возможность впоследствие анализировать экспериментальные данные, эксперимент проводится с использование тензодатчиков, подключаемых к компьютеру измерительно-управляющего устройства (ИУУ). В заранее намеченных местах жестко закрепляются тензодатчики. Далее к контактам тензодатчиков требуется приварить провода, идущие с ИУУ, изолировать их для предотвращения замыкания.

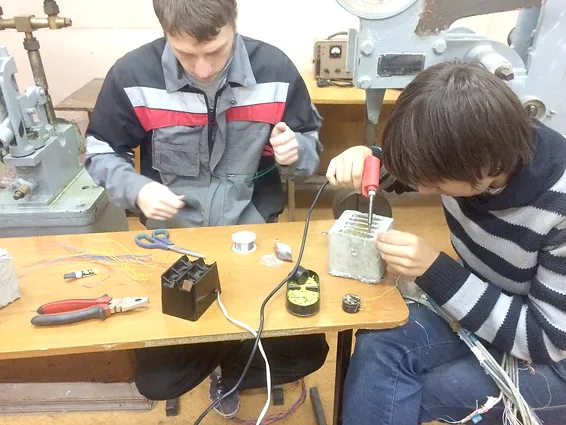

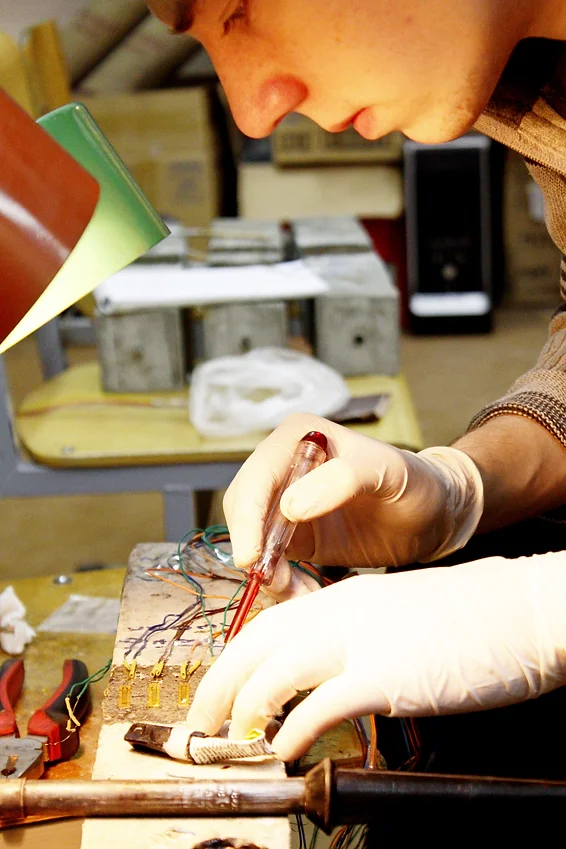

Для обработки результатов экспериментов по сжатию бетона использовались тензорезисторы типа 5П1-20-200 Б-12. Тензорезисторы приклеивались с помощью эпоксидного клея ЭДП. На фотографиях показан процесс монтажа наклеенных тензорезисторов, который включает в себя пайку и изоляцию мест соединения. Чтобы избежать путаницы использовались провода разных цветов. Показания снимались с помощью измерительно-управляющего устройства УИУ2002, которое передавало данные на компьютер.
